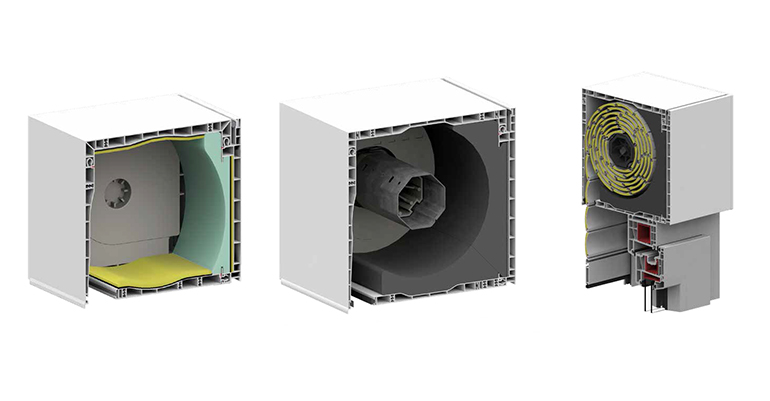

A la hora de comprar una persiana de calidad, además de la calidad del paño de persiana, es importante elegir un buen cajón de persiana, elemento clave a la hora de conseguir determinadas prestaciones en la estancia donde dicha persiana esté instalada. En este artículo de Persax se analiza el cajón compacto de PVC, que es el sistema más habitual en España, por sus múltiples ventajas, entre las que destacan la facilidad y rapidez de instalación, sus prestaciones y su precio.
El testero podríamos decir que es el elemento clave de un cajón de persiana. Toda la carga del paño se transmite al eje, el cual descansa sobre el testero. El motor se ancla al testero y transmite su par al eje. Además, lo habitual es que sea el testero el que se apoya realmente sobre la ventana y la guía.
Toda la carga va al testero. Por ello es fundamental que el testero esté elaborado con materiales resistentes y que su geometría esté diseñada para que tenga más resistencia allí donde es más necesaria permitiendo la funcionalidad deseada.
La adecuada definición de hipótesis de carga, apoyos y ensayos, ya sea mediante software o físicos, son claves para su diseño adecuado.
En Persax existen diferentes soluciones de testero, de ABS, aluminio y acero con diferentes diseños para adaptarse a las diferentes necesidades. En especial, los testeros Premium, realizados en ABS, son una de las grandes innovaciones en la compañía, al tener la resistencia optimizada para el uso residencial y facilitar el montaje y la extracción del eje sin tornillos.
El aislamiento térmico es fundamental para mantener condiciones de confort en el interior del edificio. El parámetro que nos indica cuánto aísla un cajón es la llamada transmitancia térmica del cajón, generalmente indicada como valor “U”, en W/moK.
Este parámetro es tanto mejor cuanto más bajo es. Es un valor que el fabricante aporta gracias a unos ensayos normalizados según la norma EN ISO 10077-2:2017.
La normativa española no marca un valor máximo para el cajón, pero sí para el conjunto del hueco (ventana + cajón). Este valor máximo varía en función de la zona climática de invierno. La zona climática de invierno es el término con el que la normativa clasifica la severidad del clima en invierno en una zona, con letras que van de la A a la E de más suave a más severo, y con una clasificación especial representada con la letra griega alfa para las Islas Canarias.
Una vez conocida la zona climática de invierno (la letra) podemos ver los valores máximos que permite la normativa. Para saber si un determinado valor de cajón cumple la normativa no es suficiente con el valor de transmitancia térmica del cajón solamente. Es preciso hacer el cálculo conjunto con la ventana siguiendo una fórmula definida para ello. Cuanto peor sea el marco y el acristalamiento de la ventana, mejor deberá ser el cajón a nivel térmico, y viceversa.
Para tener una cierta intuición al respecto, podemos decir que:
Persax dispone del cajón Energy Cube Passive, con transmitancia térmica de 0,6W/m2oK, la más baja del mercado español con cajón compacto de PVC plenamente funcional.
Cuando existen infiltraciones de aire no deseadas, como ocurriría con un cajón poco hermético, se pierde aire climatizado que hay que reponer con un consumo energético asociado. Por esta razón la normativa española marca unos límites a la hermeticidad. Esos límites se corresponden con Clase 2 y Clase 3 de hermeticidad. Podríamos decir, por tanto, que ésas serían las clases mínimas que exige la normativa española.
En la obtención de la clase de hermeticidad es muy importante el tipo de accionamiento, ya que generalmente en el accionamiento a cinta y recogedor se genera una entrada de aire por el pasacintas que implica que muy difícilmente se puede superar la Clase 3.
Existen modelos de cajón en el mercado en los que un diseño no optimizado y especialmente una calidad de fabricación no excesivamente controlada llevan a obtener valores de Clase 2 en ensayo. Estos cajones solamente cumplirían normativa en algunas zonas del arco mediterráneo y Canarias.
Toda la gama Energy de Persax tiene Clase 3 de hermeticidad con accionamiento a cinta y recogedor, y Clase 4 (la máxima) en el accionamiento a motor. Esta hermeticidad es preciso compatibilizarla con una facilidad relativa a la hora de abrir el registro frontal. Para conseguir esto, es preciso controlar diferentes aspectos del cajón. Entre ellos el diseño de los perfiles y las zonas de clipado y agarre y la composición del PVC.
Los cajones de Persax se caracterizan por compatibilizar una gran hermeticidad con una facilidad de clipado y desclipado elevada.
La normativa española, en concreto el DB HR del CTE, establece unos requisitos de aislamiento acústico a muchos tipos de espacios. Además, desde hace varios años es habitual que se realicen ensayos in situ a las obras terminadas para verificar que se cumplen los parámetros de aislamiento definidos en proyecto y normativa. Es por ello que la acústica es una prestación muy importante y que, además, cada vez lo es más. Podemos decir que uno de los parámetros más importantes que evalúa la capacidad del cajón de aislar acústicamente es el llamado RA,tr, la atenuación acústica a frecuencias que podríamos llamar “de tráfico”.
Para conseguir obtener valores muy elevados de atenuación acústica existen múltiples estrategias de diseño, orientadas a incrementar la masa o gestionar la transmisión de vibraciones a través del cajón, tanto con el paño enrollado como desenrollado.
Podemos decir que un cajón compacto con buenas prestaciones acústicas puede estar en valores de RA,tr de alrededor de 34-35 dB, mientras que un cajón con valores muy buenos superaría estos valores.
A la hora de asesorarse en este ámbito, desde Persax recomendamos a instaladores y prescriptores analizar con detalle los ensayos acústicos, ya que existen ensayos en el mercado realizados son variaciones respecto a la normativa, o con cajones instalados ensayados en posiciones de instalación que no se corresponden con como son instalados en la realidad.
Todo ello lleva a obtener aparentemente valores elevados de ensayo que, en realidad, confunden al mercado y son fuente de potenciales problemas. También recomendamos cuando se requieren determinados valores acústicos, especificarlo en las solicitudes a los fabricantes, para que se garantice que el producto suministrado es fiel al producto ensayado. Las configuraciones de producto en la persiana son miles, y es importante asegurarse en este sentido.
Persax dispone del modelo Energy Cube Acústico 200, con valores de RA,tr de 37dB.
Si existen descuadres en algunas zonas del cajón éstas posibilitan la entrada de aire pudiendo generarse pérdidas de hermeticidad, silbidos y ruidos. Esto puede ser debido a un producto inadecuado o a una instalación, manipulación y transporte incorrectos del producto que lo han sometido a tensiones para las que no está diseñado. Este segundo caso no es motivo de este artículo.
Centrándonos en el primero, el adecuado diseño y control en fábrica de la producción deben garantizar que el producto se fabrica perfectamente encuadrado. La experiencia y definición adecuada de los procesos en fábrica, implementando metodologías de seguimiento, mejora y control son claves para ello.
Persax es fabricante de sistemas de protección solar desde hace más de 45 años,tiene la certificación de calidad ISO 9001:2015 y tiene implementada la metodología LEAN en el proceso de fabricación en planta lo que le permite tener unos elevados estándares de calidad en su producción.
Un cajón de calidad puede tener filtraciones en días de mucha presión de viento, pero deben ser muy bajas. Para reducir este impacto Persax incorpora unas almohadillas laterales en el interior del cajón para reducir la velocidad del viento en el entorno de las juntas del testero.
En la composición del PVC están varias de las claves para que el producto sea duradero, suficientemente flexible y tenga la calidad de acabados que se requiere. Dentro del PVC existen diferentes calidades.Una calidad inadecuada resultará en una fragilización del PVC. Esto puede desembocar por ejemplo en mayor facilidad de rotura por ejemplo de la tapa al desclipar, o peor unión de la tornillería que une testero y perfil.Además, el diseño de los perfiles de PVC debe ser el adecuado para que la extrusión se realice correctamente y la geometría de los tabiques interiores del perfil sea regular y acorde a lo esperado.
Nuevamente, el departamento de extrusión de PVC de Persax tiene implementada la metodología LEAN para garantizar la mejora continua y la consistencia en las prestaciones con la mínima merma e ineficiencias, para poder garantizar las mejores condiciones también de precio.
El cajón es un elemento que queda generalmente integrado junto con la ventana. Las tendencias de acabados y colores tienden hacia una estética minimalista, aunque no siempre. En general no deben percibirse acabados irregulares, ni resaltos extraños, geometrías estrambóticas o con un peso visual excesivo.
En esta línea desde Persax cuidamos el diseño de los productos para que transmitan una imagen cuidada, sin estridencias. La gama Energy incluye modelos con aristas suaves y con geometría de líneas rectas, como la gama Energy Cube.
El agua no siempre cae en vertical, debido a la acción del viento. El cajón puede estar excepcionalmente sometido a la acción del agua y a la presión excesiva del viento. En esos casos hay que minimizar el riesgo de entrada de agua, y garantizar que el cajón es capaz de resistir la presión del viento sin romperse.
La gama de cajones Energy de Persax tiene la máxima estanqueidad al agua y resistencia al viento en ensayos realizados en laboratorio por entidades acreditadas.
A la hora de comprar un producto tan importante como el producto es la empresa que lo respalda, su experiencia, su calidad y su servicio en todas las fases del proceso, incluida la postventa. En este sentido, Persax es una garantía avalada por sus 45 años de historia.
A la hora de evaluar la calidad, también es importante tener en cuenta en qué rango de precio se mueve el producto para estimar la cantidad de valor que aporta un producto en relación a su precio. En este sentido podemos decir que PERSAX aporta un producto de calidad superior en un rango de precio medio, con el objetivo de maximizar el valor que entrega a sus clientes.
